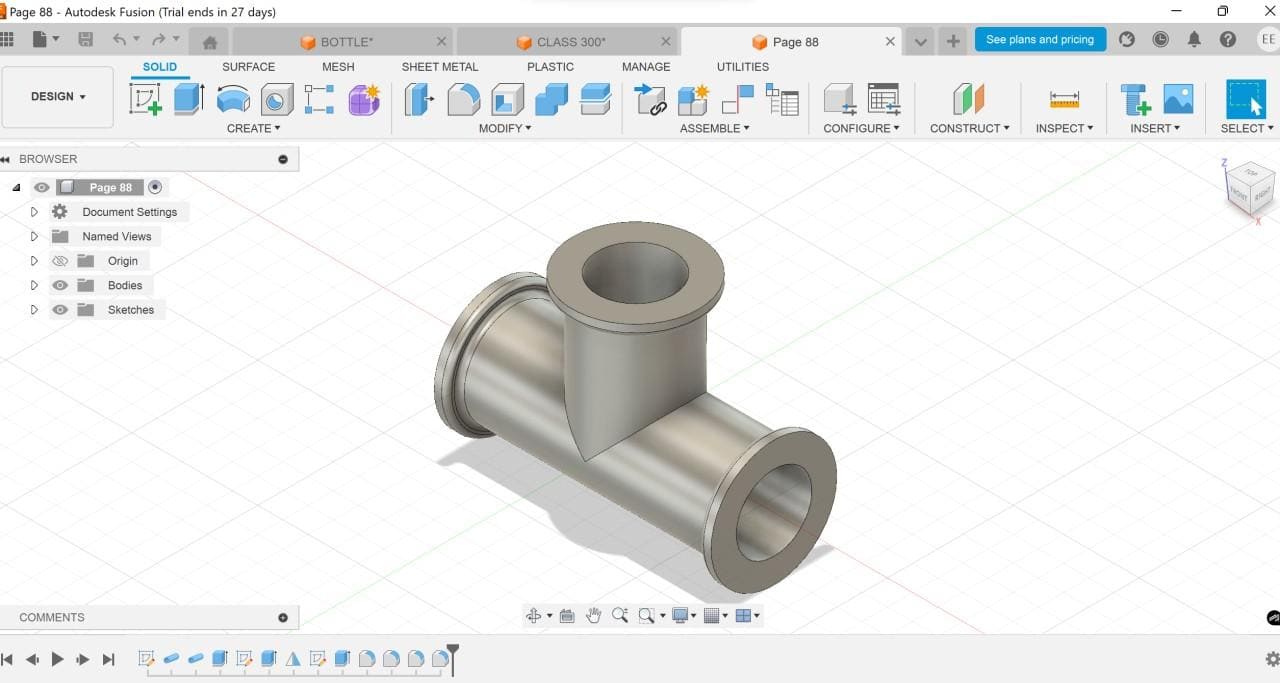

งานเดินท่อพบได้ในหลายอุตสาหกรรม ตั้งแต่ระบบของเหลว ระบบลม ไปจนถึงงานตกแต่ง การออกแบบแนวท่อให้แม่นยำและหลบสิ่งกีดขวางได้สำคัญต่อทั้งการผลิตและการติดตั้ง บทความนี้อธิบายแนวทางออกแบบงานท่อและระบบเดินท่อใน Autodesk Fusion
ใช้ Path เป็นแนวเดินท่อ
หัวใจของงานท่อคือการกำหนดแนวเส้นทาง (Path) ที่ท่อจะเดินไป สามารถวาดเส้นแนวด้วย Sketch 3 มิติหรืออ้างอิงขอบของชิ้นงาน แล้วใช้คำสั่งสร้างท่อตามแนวนั้น การวางแนวที่ดีช่วยให้ท่อหลบชิ้นส่วนอื่นและติดตั้งได้จริง
กำหนดหน้าตัดและขนาดท่อ
เมื่อมีแนวเดินท่อแล้ว กำหนดหน้าตัด เช่น เส้นผ่านศูนย์กลางและความหนาผนังท่อ การใช้ Parameters ควบคุมขนาดช่วยให้ปรับสเปกท่อทั้งระบบได้พร้อมกัน และมั่นใจว่าทุกท่อใช้มาตรฐานเดียวกัน
จัดการข้อต่อและจุดเลี้ยว
จุดเลี้ยวและข้อต่อเป็นบริเวณที่ต้องใส่ใจเป็นพิเศษ ควรกำหนดรัศมีโค้งให้เหมาะกับชนิดท่อและการผลิต และพิจารณาข้อต่อมาตรฐานที่จุดเชื่อม การวางข้อต่อให้ถูกต้องช่วยให้ระบบท่อประกอบและบำรุงรักษาได้ง่าย
ตรวจสอบการชนและระยะติดตั้ง
ในงานที่มีท่อหลายเส้นและชิ้นส่วนอื่นร่วมด้วย ควรตรวจว่าท่อไม่ชนกันและมีระยะพอสำหรับการติดตั้งและซ่อมบำรุง การตรวจสอบในแบบ 3 มิติก่อนผลิตจริงช่วยลดปัญหาหน้างานและการแก้ไขที่มีค่าใช้จ่ายสูง
คำถามที่พบบ่อย
สร้างท่อตามแนวที่ต้องการใน Fusion อย่างไร:
วาดแนวเส้นทางด้วย Sketch แล้วสร้างท่อตามแนวนั้น พร้อมกำหนดหน้าตัดและขนาด
ควบคุมขนาดท่อทั้งระบบพร้อมกันได้ไหม:
ใช้อัตราส่วนจำนวนฟันของเฟืองตามต่อเฟืองขับ เป็นค่าอัตราทดของชุดเฟืองนั้น
สรุป
การออกแบบงานท่อใน Fusion เริ่มจากกำหนดแนวเดินท่อด้วย Path กำหนดหน้าตัดและขนาดด้วยพารามิเตอร์ จัดการข้อต่อและจุดเลี้ยวให้เหมาะกับการผลิต และตรวจสอบการชนกับระยะติดตั้ง เมื่อทำตามแนวทางนี้ ระบบท่อก็จะออกแบบได้แม่นยำ ติดตั้งง่าย และพร้อมผลิตจริง
