เฟืองและระบบส่งกำลังเป็นหัวใจของงานกลไกหลายชนิด ตั้งแต่ของเล่นไปจนถึงหุ่นยนต์และเครื่องจักร การออกแบบเฟืองให้ขบกันพอดีและคำนวณอัตราทดถูกต้องจึงสำคัญมาก บทความนี้อธิบายแนวทางออกแบบเฟืองและระบบส่งกำลังใน Autodesk Fusion ให้ใช้งานได้จริง
เข้าใจพื้นฐานของเฟือง
ก่อนออกแบบควรเข้าใจค่าพื้นฐาน เช่น โมดูล จำนวนฟัน และมุมกด ค่าเหล่านี้กำหนดขนาดและการขบกันของเฟือง เฟืองที่จะขบกันได้ต้องใช้โมดูลและมุมกดเท่ากัน การเข้าใจหลักนี้ช่วยให้ออกแบบคู่เฟืองได้ถูกต้องตั้งแต่ต้น
ใช้เครื่องมือและ Add-in ช่วยสร้างเฟือง
Fusion มีแนวทางสร้างเฟืองได้ทั้งการวาดเองด้วย Sketch และ Parameters หรือใช้ Add-in สำหรับสร้างเฟืองที่กำหนดค่าพารามิเตอร์ได้ การใช้พารามิเตอร์ควบคุมจำนวนฟันและโมดูลช่วยให้ปรับแก้และสร้างเฟืองหลายขนาดได้รวดเร็ว
คำนวณอัตราทดและจัดวางเพลา
อัตราทดมาจากอัตราส่วนจำนวนฟันของเฟืองขับและเฟืองตาม การวางระยะห่างศูนย์เพลาให้ถูกต้องเป็นสิ่งสำคัญเพื่อให้เฟืองขบกันพอดี สามารถใช้ Parameters กำหนดระยะห่างศูนย์ตามสูตรเพื่อให้ปรับตามขนาดเฟืองได้อัตโนมัติ

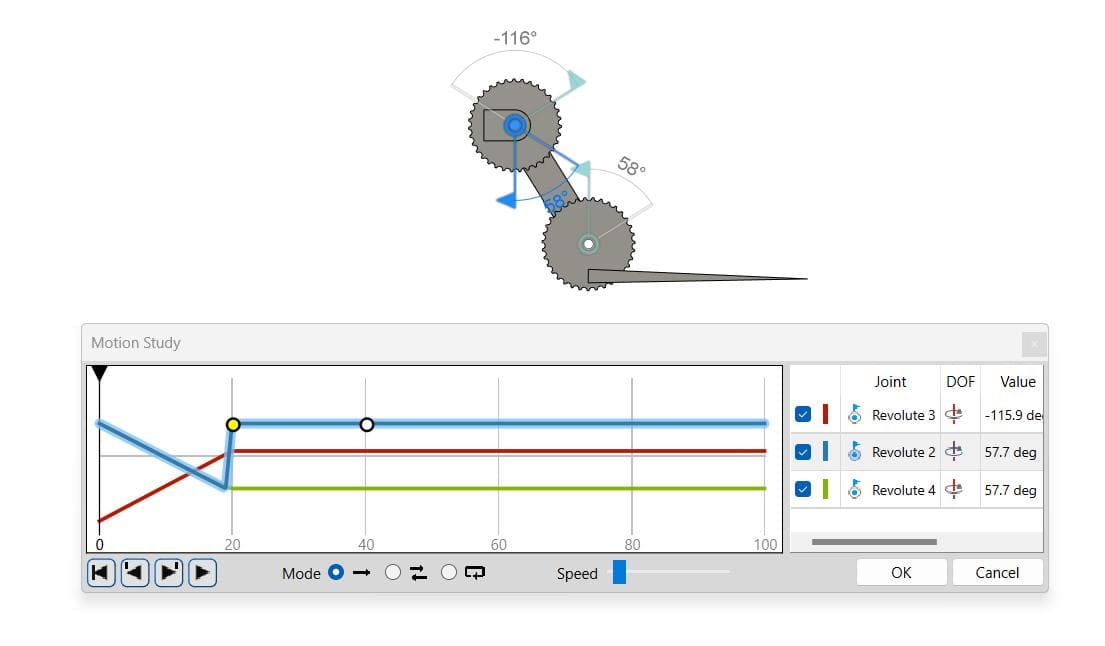

ตรวจสอบการขบและการเคลื่อนที่ด้วย Joints
หลังประกอบ ควรใช้ Motion Joint จำลองการหมุนเพื่อตรวจว่าเฟืองขบกันลื่นไม่ติดขัด การจำลองช่วยให้เห็นปัญหาก่อนผลิตจริง เช่น ระยะห่างไม่พอดีหรือฟันชนกัน ลดของเสียและการแก้ไขภายหลัง
คำถามที่พบบ่อย
เฟืองสองตัวจะขบกันได้ต้องมีอะไรเท่ากัน:
ต้องมีโมดูลและมุมกดเท่ากัน เฟืองจึงจะขบกันได้พอดี
คำนวณอัตราทดอย่างไร:
ใช้อัตราส่วนจำนวนฟันของเฟืองตามต่อเฟืองขับ เป็นค่าอัตราทดของชุดเฟืองนั้น
สรุป
การออกแบบเฟืองและระบบส่งกำลังใน Fusion ที่แม่นยำเริ่มจากเข้าใจพื้นฐานโมดูลและมุมกด ใช้พารามิเตอร์ควบคุมขนาด คำนวณอัตราทดและระยะห่างศูนย์ให้ถูกต้อง แล้วจำลองการขบด้วย Joints เมื่อทำตามแนวทางนี้ ก็จะได้ระบบส่งกำลังที่ทำงานลื่นและพร้อมผลิตจริง
