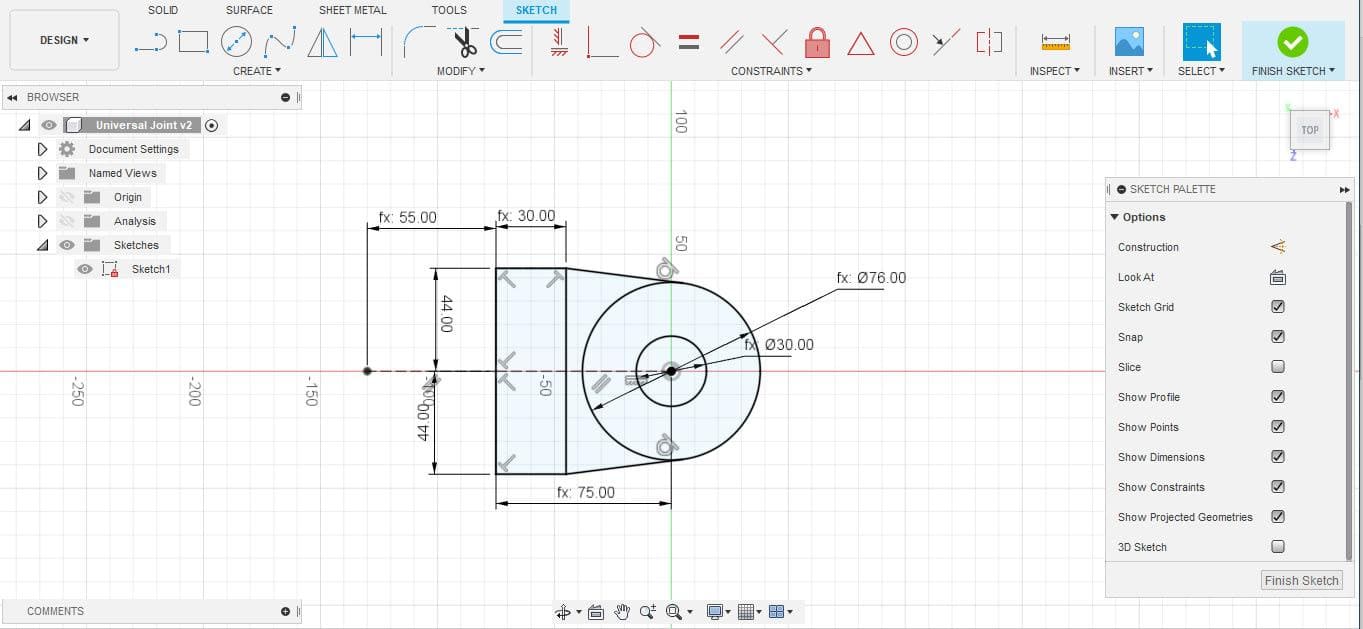

สเก็ตช์ที่วาดด้วยสายตาเพียงอย่างเดียวมักขยับเพี้ยนเมื่อแก้ไข การใช้ Constraints (ข้อกำหนดความสัมพันธ์) และ Dimensions (การกำหนดขนาด) ช่วยล็อกสเก็ตช์ให้แม่นยำและควบคุมได้ บทความนี้อธิบายแนวคิดและการใช้งานทั้งสองอย่างใน Autodesk Fusion เพื่อให้แบบของคุณมั่นคงและแก้ไขง่าย
Constraints คืออะไร
Constraints คือข้อกำหนดความสัมพันธ์ระหว่างเส้นหรือจุดในสเก็ตช์ เช่น กำหนดให้เส้นสองเส้นขนานกัน ตั้งฉากกัน เท่ากัน หรือจุดอยู่กึ่งกลาง การใส่ Constraints ช่วยให้สเก็ตช์รักษาความสัมพันธ์ที่ต้องการไว้แม้จะปรับขนาด ทำให้แบบไม่ผิดเพี้ยนเมื่อมีการเปลี่ยนแปลง
Dimensions คืออะไร
Dimensions คือการกำหนดขนาดที่ชัดเจนให้กับสเก็ตช์ เช่น ความยาวเส้น เส้นผ่านศูนย์กลางวงกลม หรือมุมระหว่างเส้น การใส่ขนาดทำให้สเก็ตช์มีค่าที่แน่นอนและควบคุมได้ เมื่อต้องการเปลี่ยนขนาด เพียงแก้ตัวเลขที่กำหนดไว้ สเก็ตช์ก็จะปรับตามทันที
ทำไมต้องล็อกสเก็ตช์ให้สมบูรณ์
ใน Fusion สเก็ตช์ที่ถูกกำหนดครบทั้ง Constraints และ Dimensions จะถือว่าถูกล็อกอย่างสมบูรณ์ ซึ่งหมายความว่าทุกเส้นและจุดมีตำแหน่งที่แน่นอน ไม่ขยับเองเมื่อแก้ไขส่วนอื่น การล็อกสเก็ตช์ให้สมบูรณ์ช่วยให้โมเดลคาดเดาได้และลดข้อผิดพลาดเมื่อปรับแบบในภายหลัง
ลำดับการทำงานที่แนะนำ
แนวทางที่ดีคือวาดรูปทรงคร่าว ๆ ก่อน จากนั้นใส่ Constraints เพื่อกำหนดความสัมพันธ์ เช่น ความขนานหรือสมมาตร แล้วจึงใส่ Dimensions เพื่อกำหนดขนาดที่แน่นอน การทำตามลำดับนี้ช่วยลดความขัดแย้งของข้อกำหนดและทำให้สเก็ตช์เป็นระเบียบ
หลีกเลี่ยงการกำหนดเกินจำเป็น
การใส่ข้อกำหนดที่ขัดแย้งหรือซ้ำซ้อนอาจทำให้สเก็ตช์เกิดปัญหา Fusion มักแจ้งเตือนเมื่อมีการกำหนดเกิน การเข้าใจว่าสเก็ตช์ต้องการข้อกำหนดเท่าใดจึงจะพอดี ช่วยให้แบบสะอาดและจัดการง่าย หากเกิดความขัดแย้ง ควรทบทวนและลบข้อกำหนดที่ไม่จำเป็นออก
คำถามที่พบบ่อย
Constraints กับ Dimensions ต่างกันอย่างไร:
Constraints กำหนดความสัมพันธ์ระหว่างองค์ประกอบ ส่วน Dimensions กำหนดค่าขนาดที่แน่นอน ทั้งสองทำงานร่วมกันเพื่อล็อกสเก็ตช์
ต้องล็อกสเก็ตช์ให้ครบทุกครั้งไหม:
แนะนำให้ล็อกให้สมบูรณ์ เพื่อให้แบบแม่นยำและแก้ไขได้โดยไม่ผิดเพี้ยน โดยเฉพาะงานที่ต้องการความถูกต้อง
สรุป
การใช้ Constraints และ Dimensions ใน Autodesk Fusion เป็นหัวใจของการสร้างสเก็ตช์ที่แม่นยำและแก้ไขง่าย การใส่ความสัมพันธ์ก่อนแล้วตามด้วยขนาด การล็อกสเก็ตช์ให้สมบูรณ์ และการหลีกเลี่ยงการกำหนดเกิน จะช่วยให้แบบของคุณมั่นคงและพร้อมต่อยอดสู่การขึ้นรูปและการปรับแก้แบบพาราเมตริกได้อย่างมีประสิทธิภาพ
