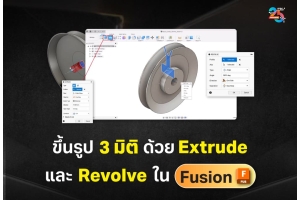

สเหลังจากสร้างสเก็ตช์ 2 มิติแล้ว ขั้นต่อไปคือการเปลี่ยนให้เป็นชิ้นงานสามมิติ คำสั่งพื้นฐานที่ใช้บ่อยที่สุดคือ Extrude และ Revolve ซึ่งเป็นรากฐานของการขึ้นรูปเกือบทุกชิ้นงาน บทความนี้อธิบายหลักการและการใช้งานทั้งสองคำสั่งอย่างเข้าใจง่ายสำหรับผู้เริ่มต้น
Extrude คืออะไร
Extrude คือการดึงสเก็ตช์ 2 มิติให้ยืดออกไปในทิศทางตั้งฉากเพื่อสร้างความหนาหรือความสูง เช่น การดึงสี่เหลี่ยมให้กลายเป็นกล่อง หรือการดึงวงกลมให้เป็นทรงกระบอก เป็นคำสั่งที่ใช้บ่อยที่สุดในการสร้างชิ้นงาน เพราะรูปทรงจำนวนมากเริ่มต้นจากการดึงพื้นที่ปิดให้มีความหนา
Revolve คืออะไร

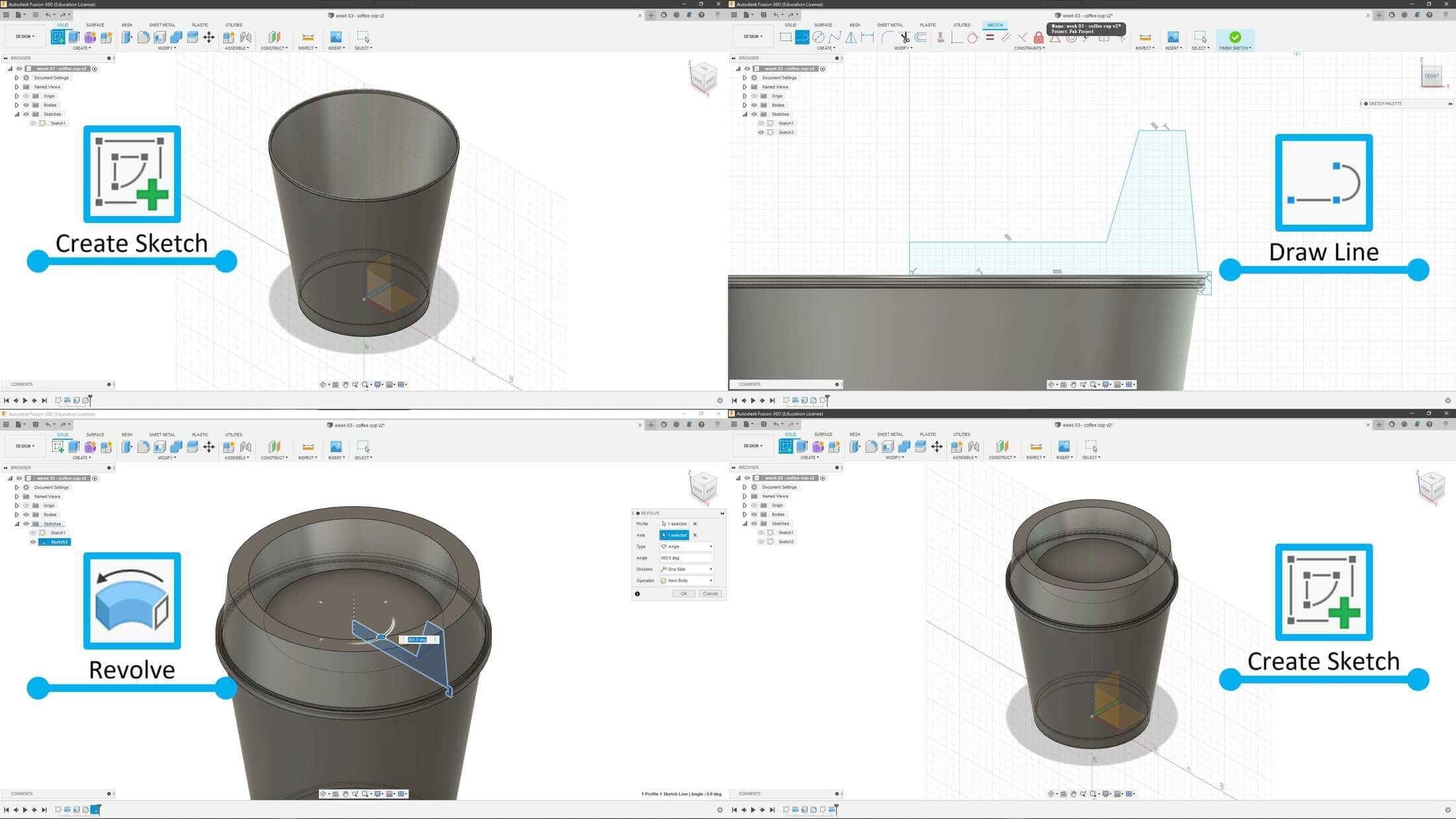

Revolve คือการหมุนสเก็ตช์รอบแกนเพื่อสร้างรูปทรงที่มีลักษณะสมมาตรรอบแกน เช่น แจกัน ขวด เพลา หรือล้อ ชิ้นงานที่มีหน้าตัดเหมือนกันรอบแกนกลางมักสร้างได้ง่ายและแม่นยำที่สุดด้วยคำสั่งนี้ เพียงวาดหน้าตัดครึ่งหนึ่งแล้วหมุนรอบแกนที่กำหนด
เลือกแกนหมุนให้ถูกต้อง
หัวใจของการใช้ Revolve คือการเลือกแกนหมุนที่เหมาะสม แกนนี้อาจเป็นเส้นในสเก็ตช์หรือแกนหลักของระบบพิกัด การวางหน้าตัดและแกนให้สัมพันธ์กันอย่างถูกต้องเป็นสิ่งสำคัญ เพราะหากเลือกแกนผิด รูปทรงที่ได้จะไม่เป็นไปตามที่ตั้งใจ
เลือกใช้คำสั่งให้เหมาะกับรูปทรง
แนวทางง่าย ๆ คือ หากชิ้นงานมีความหนาสม่ำเสมอในทิศทางเดียว Extrude มักเหมาะที่สุด แต่หากชิ้นงานมีลักษณะสมมาตรรอบแกน เช่น ทรงกลมหรือทรงกระบอกที่มีรายละเอียด Revolve จะให้ผลลัพธ์ที่เป็นธรรมชาติกว่า การเลือกคำสั่งให้ตรงกับลักษณะรูปทรงช่วยให้ขึ้นรูปได้เร็วและจัดการง่าย
คำถามที่พบบ่อย
Extrude กับ Revolve ใช้ต่างกันอย่างไร:
Extrude ดึงสเก็ตช์เป็นเส้นตรงเพื่อสร้างความหนา ส่วน Revolve หมุนสเก็ตช์รอบแกนเพื่อสร้างรูปทรงสมมาตร
ขึ้นรูปแล้วแก้ไขย้อนกลับได้ไหม:
: ได้ Fusion ทำงานแบบพาราเมตริก ทุกคำสั่งถูกบันทึกในไทม์ไลน์และกลับไปแก้ค่าได้ภายหลัง
สรุป
Extrude และ Revolve เป็นคำสั่งขึ้นรูป 3 มิติพื้นฐานที่สำคัญที่สุดใน Autodesk Fusion โดย Extrude ใช้ดึงสเก็ตช์ให้มีความหนา ส่วน Revolve ใช้หมุนสเก็ตช์รอบแกนเพื่อสร้างรูปทรงสมมาตร การเข้าใจหลักการ การควบคุมระยะและแกน และการเลือกคำสั่งให้เหมาะกับรูปทรง จะช่วยให้คุณเปลี่ยนสเก็ตช์ให้เป็นชิ้นงานสามมิติได้อย่างมั่นใจและเป็นจุดเริ่มต้นสู่การขึ้นรูปที่ซับซ้อนขึ้น
