งานแผ่นโลหะเป็นพื้นฐานสำคัญของงานตู้ไฟ ตู้เหล็ก แชสซี และชิ้นส่วนโลหะบางจำนวนมาก Autodesk Fusion มีชุดเครื่องมือ Sheet Metal ที่ช่วยให้ออกแบบ ดัดพับ และคลี่แบบเพื่อส่งผลิตได้ในที่เดียว บทความนี้อธิบายขั้นตอนตั้งแต่ตั้งค่าจนถึงการส่งไฟล์ตัด
ตั้งค่ากฎแผ่นโลหะให้ตรงวัสดุจริง
ก่อนเริ่มควรกำหนด Sheet Metal Rules ให้ตรงกับวัสดุที่จะใช้ เช่น ความหนา รัศมีการดัด และค่าชดเชยการพับ การตั้งค่าให้ถูกตั้งแต่แรกช่วยให้แบบที่คลี่ออกมามีขนาดตรงกับงานผลิตจริง ลดความผิดพลาดเมื่อนำไปตัดและพับ
สร้างหน้าฐานและดัดพับอย่างเป็นระบบ

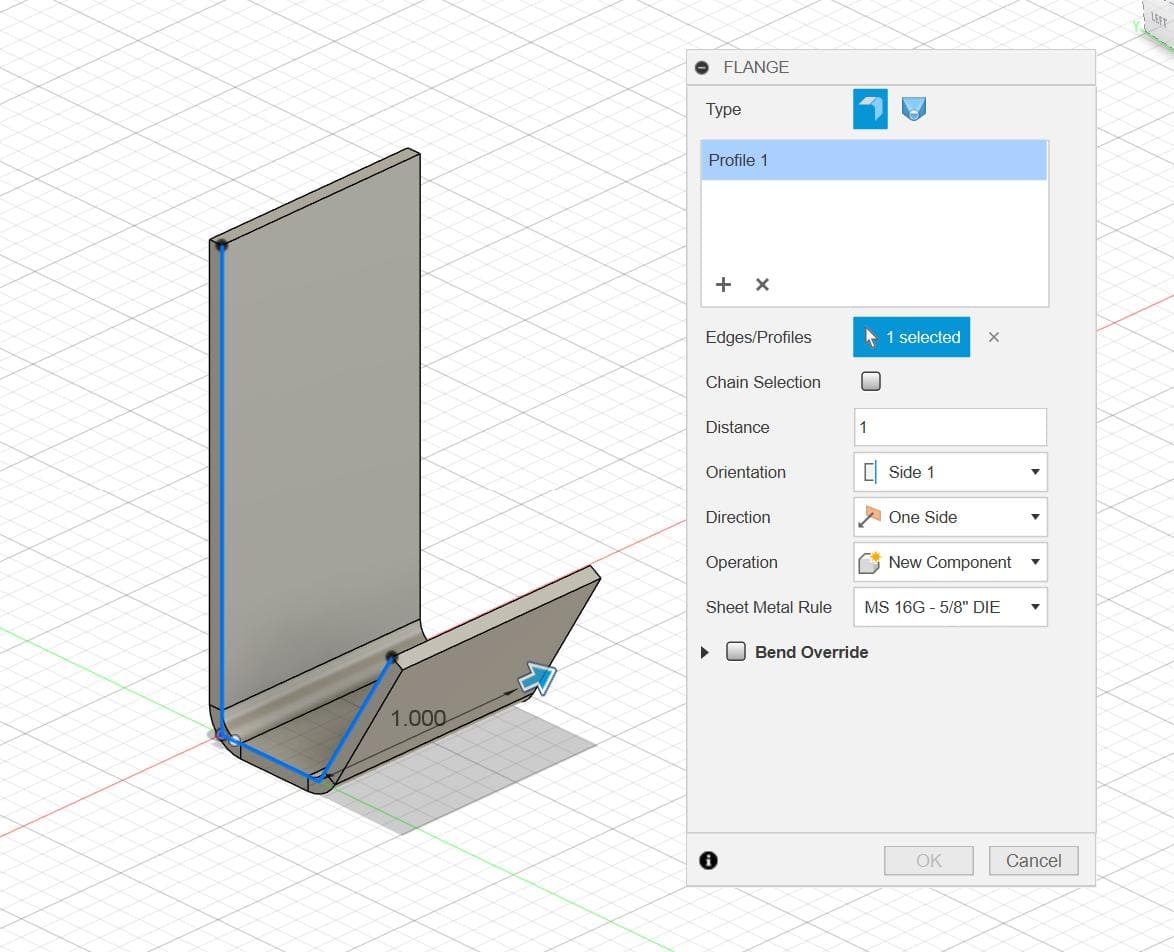

เริ่มจากหน้าฐาน Base Face แล้วเพิ่มหน้าและรอยพับด้วยเครื่องมือ Flange และ Bend การออกแบบทีละขั้นช่วยให้ควบคุมรูปทรงได้ง่ายและแก้ไขย้อนกลับได้ ควรคำนึงถึงลำดับการพับที่เครื่องจักรทำได้จริงด้วย
คลี่แบบ Flat Pattern เพื่อส่งตัด
เมื่อชิ้นงานเสร็จ Fusion สามารถคลี่เป็น Flat Pattern เพื่อดูขนาดแผ่นจริงก่อนพับ จากนั้นส่งออกเป็นไฟล์ DXF เพื่อส่งเครื่องตัดเลเซอร์หรือ CNC การตรวจสอบแบบคลี่ช่วยให้มั่นใจว่าวัสดุพอและไม่มีส่วนซ้อนทับ
ตรวจสอบและเตรียมส่งผลิต
ก่อนส่งงานควรตรวจระยะพับ ตำแหน่งรู และมุมต่าง ๆ ให้ครบ การใส่หมายเหตุและขนาดสำคัญในแบบสั่งงานช่วยให้ช่างเข้าใจตรงกัน ลดการตีความผิดและงานแก้
คำถามที่พบบ่อย
Fusion คลี่แบบแผ่นโลหะส่งตัดเลเซอร์ได้ไหม:
ได้ สามารถคลี่เป็น Flat Pattern แล้วส่งออก DXF เพื่อส่งเครื่องตัดได้โดยตรง
ทำไมแบบคลี่ขนาดไม่ตรง:
มักเกิดจากตั้งค่ากฎแผ่นโลหะหรือค่าชดเชยการพับไม่ตรงวัสดุจริง ควรตั้งให้ถูกก่อนออกแบบ
สรุป
การออกแบบงานแผ่นโลหะใน Fusion ที่ดีเริ่มจากตั้งค่ากฎให้ตรงวัสดุ สร้างหน้าฐานและดัดพับอย่างเป็นระบบ คลี่ Flat Pattern เพื่อส่งตัด และตรวจสอบก่อนส่งผลิต เมื่อทำครบขั้นตอน งานแผ่นโลหะก็จะผลิตได้ตรงแบบและประหยัดวัสดุ
