งาน Sheet Metal ใน Autodesk Fusion ออกแบบโลหะแผ่นและคลี่แบบ

งาน Sheet Metal ต่างจากงานทั่วไปอย่างไร

กำหนดกฎของวัสดุแผ่น

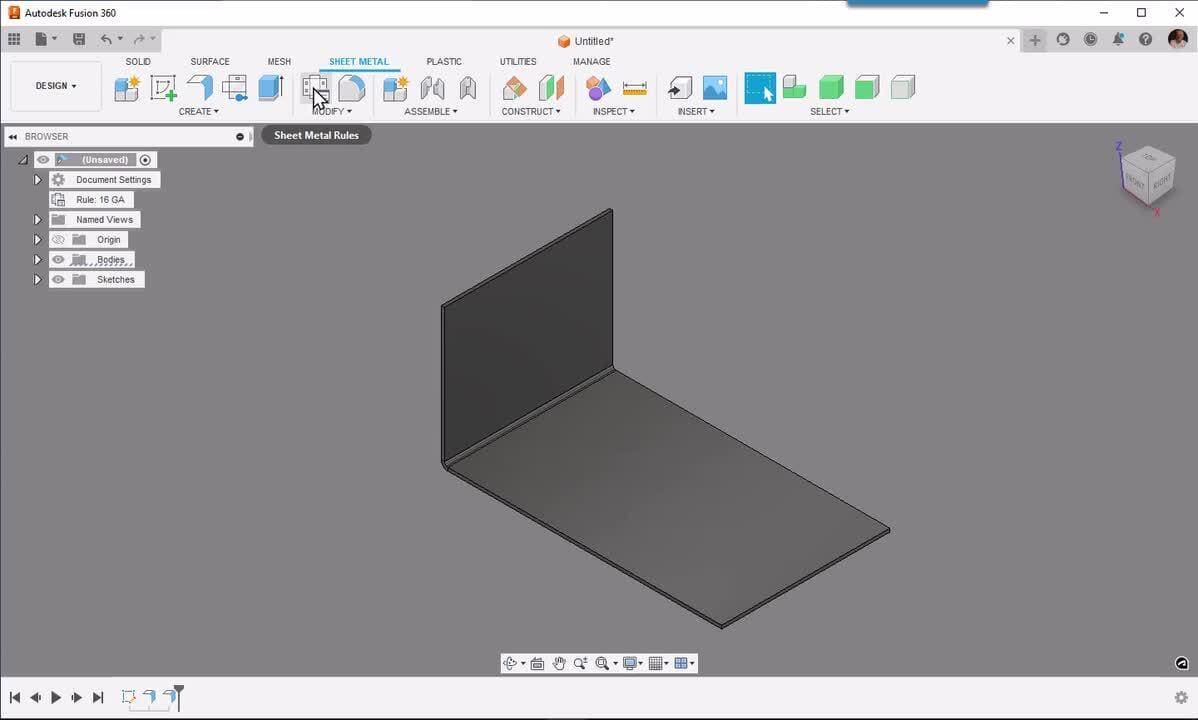

ขึ้นรูปและพับงอชิ้นงาน

ในการออกแบบ คุณสามารถสร้างหน้าแผ่นแล้วเพิ่มการพับเพื่อสร้างรูปทรงสามมิติ เครื่องมือ Sheet Metal ช่วยให้พับงอตามมุมและตำแหน่งที่ต้องการ พร้อมคำนวณผลของการพับให้อัตโนมัติ การวางแผนตำแหน่งการพับอย่างมีเหตุผลช่วยให้ชิ้นงานแข็งแรงและผลิตได้สะดวก

คลี่แบบ (Flat Pattern) เพื่อเตรียมผลิต

หัวใจของงานโลหะแผ่นคือการคลี่แบบให้กลับเป็นแผ่นราบ ซึ่งเป็นรูปแบบที่ใช้ในการตัดจริง เช่น การตัดด้วยเลเซอร์หรือเครื่อง CNC Fusion สร้าง Flat Pattern จากชิ้นงานที่พับแล้วได้ ทำให้ได้ขนาดแผ่นก่อนพับที่ถูกต้อง การมีแบบคลี่ที่แม่นยำช่วยให้ตัดวัสดุได้พอดีและลดของเสีย

คำนึงถึงข้อจำกัดการผลิตจริง

การออกแบบโลหะแผ่นที่ดีต้องคำนึงถึงข้อจำกัดของเครื่องจักรและกระบวนการผลิต เช่น รัศมีการพับขั้นต่ำหรือระยะห่างของรูจากขอบพับ การออกแบบโดยเข้าใจข้อจำกัดเหล่านี้ช่วยให้ชิ้นงานผลิตได้จริงโดยไม่ต้องแก้ไขภายหลัง ควรตรวจสอบเงื่อนไขกับผู้ผลิตเมื่อจำเป็น

คำถามที่พบบ่อย

ทำไมต้องคลี่แบบก่อนผลิต:

เพราะการตัดวัสดุจริงทำบนแผ่นราบ การคลี่แบบให้ขนาดแผ่นก่อนพับที่ถูกต้อง ช่วยให้ตัดได้พอดีและลดของเสีย

ค่าการเผื่อพับสำคัญอย่างไร:

สำคัญมาก เพราะโลหะยืดตัวเมื่อพับ การตั้งค่าให้ตรงกับวัสดุจริงทำให้ขนาดชิ้นงานหลังพับถูกต้อง

สรุป
