หลังออกแบบเสร็จ ขั้นตอนส่งออกไฟล์ให้ถูกฟอร์แมตเป็นสิ่งสำคัญที่กำหนดว่างานจะนำไปใช้ต่อได้ดีแค่ไหน แต่ละปลายทาง เช่น งานพิมพ์ 3 มิติ ตัดเลเซอร์ หรือส่งให้ทีมอื่น ต้องการฟอร์แมตต่างกัน บทความนี้อธิบายแนวทางเลือกและส่งออกไฟล์จาก Fusion อย่างถูกต้อง
เข้าใจฟอร์แมตยอดนิยมและการใช้งาน

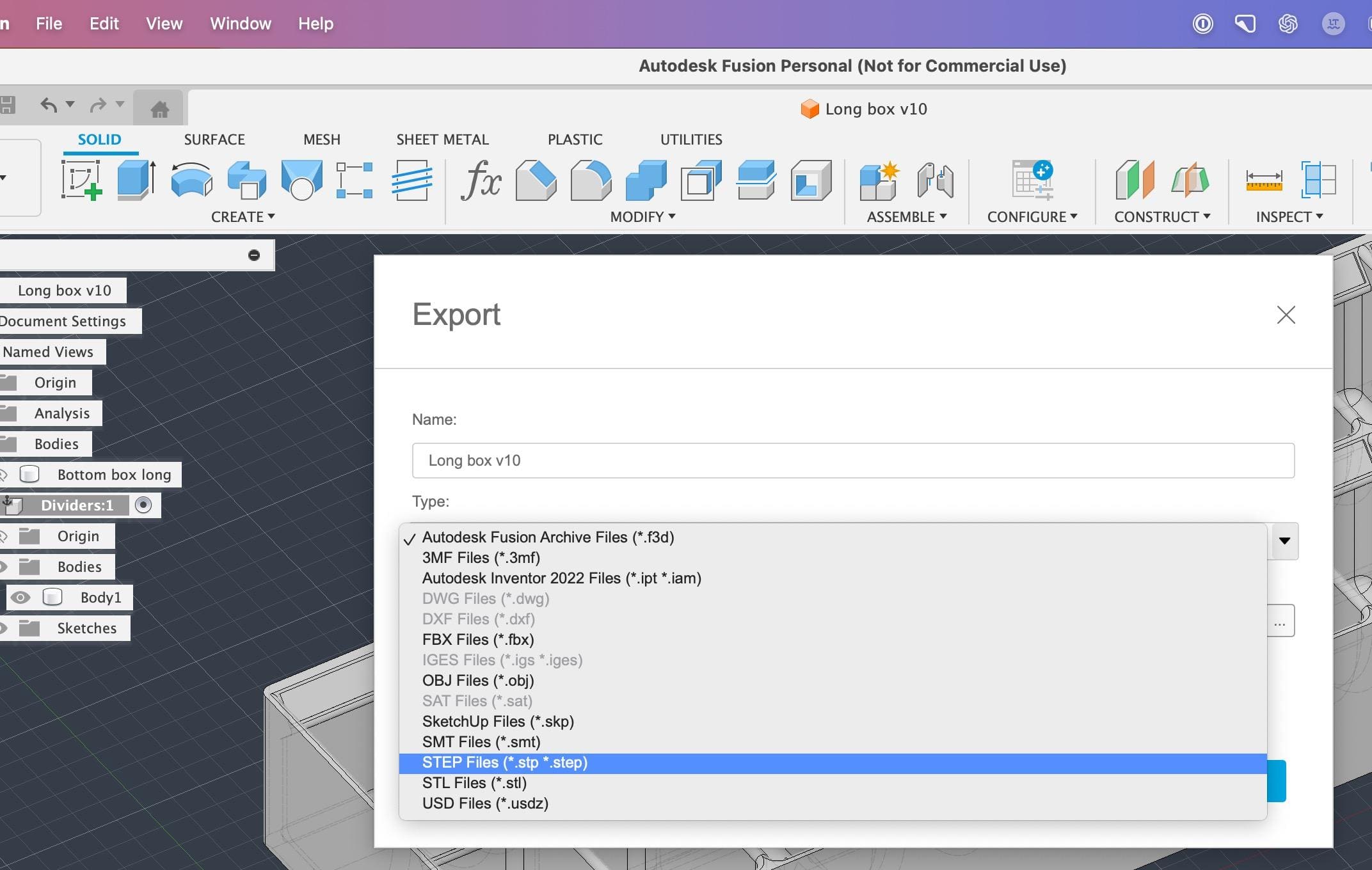

ฟอร์แมตแต่ละแบบมีจุดเด่นต่างกัน เช่น STEP เหมาะกับการส่งต่อโมเดล Solid ระหว่างโปรแกรม CAD, STL เหมาะกับงานพิมพ์ 3 มิติ และ DXF เหมาะกับงานตัดสองมิติ การรู้ว่าปลายทางต้องการอะไรช่วยให้เลือกฟอร์แมตได้ถูกตั้งแต่แรก
ส่งออกสำหรับงานพิมพ์ 3 มิติ
เมื่อส่งออกเป็น STL หรือ 3MF สำหรับพิมพ์ 3 มิติ ควรเลือกความละเอียดให้สมดุลระหว่างความเรียบของผิวกับขนาดไฟล์ ความละเอียดสูงเกินไปทำให้ไฟล์ใหญ่โดยไม่จำเป็น ขณะที่ต่ำเกินไปทำให้ผิวงานเป็นเหลี่ยม
ส่งออกแบบ 2 มิติสำหรับงานตัด
สำหรับงานตัดเลเซอร์หรือ CNC แบบสองมิติ มักส่งออกเป็น DXF จากสเก็ตช์หรือหน้าตัด การตรวจสอบให้เส้นเป็นเส้นปิดและหน่วยถูกต้องช่วยให้เครื่องตัดอ่านแบบได้ถูกและลดปัญหาหน้างาน
รักษาคุณภาพเมื่อส่งต่อระหว่างโปรแกรม
เมื่อต้องส่งโมเดลไปทำงานต่อในโปรแกรมอื่น ฟอร์แมตกลางอย่าง STEP หรือ IGES ช่วยรักษาความเป็น Solid และรายละเอียดได้ดี การเลือกฟอร์แมตที่ปลายทางรองรับช่วยให้ข้อมูลไม่ตกหล่นและทำงานต่อได้ราบรื่น
คำถามที่พบบ่อย
ส่งออกไฟล์พิมพ์ 3 มิติจาก Fusion ใช้ฟอร์แมตอะไร:
นิยมใช้ STL หรือ 3MF โดยเลือกความละเอียดให้สมดุลระหว่างผิวงานและขนาดไฟล์
อยากส่งโมเดลให้โปรแกรม CAD อื่นใช้ฟอร์แมตไหน:
ใช้ฟอร์แมตกลางอย่าง STEP หรือ IGES เพื่อรักษาความเป็น Solid และรายละเอียด
สรุป
การส่งออกไฟล์จาก Autodesk Fusion ให้ถูกฟอร์แมตเริ่มจากเข้าใจฟอร์แมตยอดนิยมและการใช้งาน เลือกให้เหมาะกับงานพิมพ์ 3 มิติ งานตัดสองมิติ หรือการส่งต่อระหว่างโปรแกรม เมื่อเลือกฟอร์แมตและตั้งค่าได้ถูกต้อง งานออกแบบก็จะนำไปใช้ต่อได้อย่างราบรื่นและไม่มีปัญหาหน้างาน
