งานออกแบบที่มีหลายชิ้นส่วน เช่น เครื่องจักรหรือผลิตภัณฑ์ที่มีกลไก ต้องอาศัยการประกอบชิ้นส่วนเข้าด้วยกันอย่างเป็นระบบ Autodesk Fusion ใช้แนวคิด Components และ Joints เพื่อจัดการโครงสร้างและกำหนดการเคลื่อนไหว บทความนี้อธิบายหลักการทั้งสองอย่างเพื่อให้คุณประกอบงานได้อย่างมืออาชีพ
Components คืออะไร
Components คือหน่วยชิ้นส่วนอิสระภายในไฟล์ออกแบบ แต่ละ Component สามารถมีสเก็ตช์ ฟีเจอร์ และไทม์ไลน์ของตัวเอง การแบ่งงานออกเป็น Components ช่วยให้จัดการชิ้นส่วนแต่ละชิ้นได้เป็นอิสระ ทำซ้ำได้ และนำกลับมาใช้ใหม่ได้ ซึ่งเป็นพื้นฐานสำคัญของการประกอบชิ้นงานที่ดี
ความต่างระหว่าง Component กับ Body
ผู้เริ่มต้นมักสับสนระหว่าง Component และ Body โดย Body คือก้อนเนื้อวัสดุ ส่วน Component คือหน่วยชิ้นส่วนที่อาจมีหนึ่งหรือหลาย Body พร้อมความสามารถในการเคลื่อนไหวเป็นอิสระ เมื่อจะประกอบงานที่มีการเคลื่อนไหว ควรจัดชิ้นส่วนให้เป็น Components เพื่อให้กำหนด Joints ได้
Joints คืออะไร

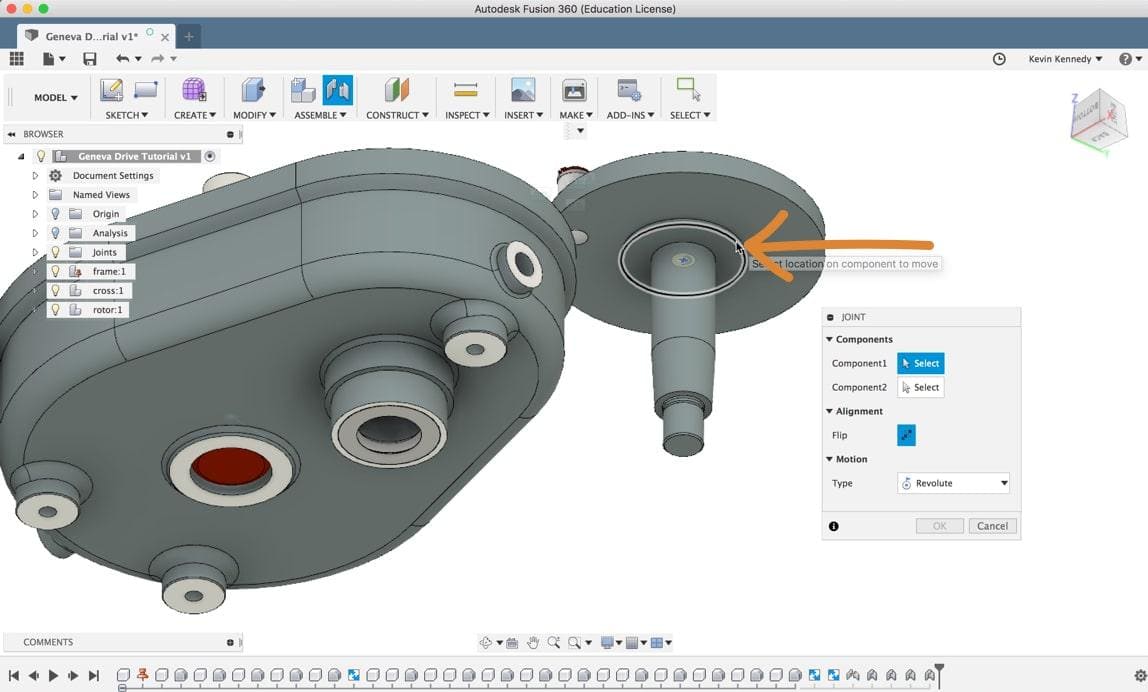

Joints คือการกำหนดความสัมพันธ์เชิงตำแหน่งและการเคลื่อนไหวระหว่าง Components เช่น การหมุน การเลื่อน หรือการยึดติดแน่น การใช้ Joints ช่วยจำลองว่าชิ้นส่วนต่าง ๆ เคลื่อนไหวสัมพันธ์กันอย่างไรในงานจริง เช่น บานพับที่หมุนได้ หรือลูกสูบที่เลื่อนขึ้นลง ทำให้เห็นภาพการทำงานของกลไกก่อนผลิตจริง
เลือกประเภท Joint ให้เหมาะกับการเคลื่อนไหว
Fusion มี Joints หลายประเภทตามลักษณะการเคลื่อนไหว เช่น แบบยึดแน่น แบบหมุนรอบแกน แบบเลื่อนตามแนว หรือแบบที่ผสมการเคลื่อนไหว การเลือกประเภทให้ตรงกับกลไกจริงเป็นสิ่งสำคัญ เพราะช่วยให้การจำลองสมจริงและตรวจสอบการชนกันของชิ้นส่วนได้
จัดระเบียบโครงสร้างการประกอบ
เมื่อชิ้นส่วนมีจำนวนมาก การตั้งชื่อ Components ให้ชัดเจนและจัดกลุ่มอย่างเป็นระบบช่วยให้จัดการง่าย การวางโครงสร้างที่ดีตั้งแต่ต้นทำให้การแก้ไข การทำงานร่วมกับทีม และการตรวจสอบการประกอบเป็นไปอย่างราบรื่น โดยเฉพาะในงานที่ซับซ้อน
คำถามที่พบบ่อย
Component กับ Body ต่างกันอย่างไร:
Body คือก้อนเนื้อวัสดุ ส่วน Component คือหน่วยชิ้นส่วนที่เคลื่อนไหวเป็นอิสระและอาจมีหลาย Body ใช้ Component เมื่อต้องการประกอบและกำหนดการเคลื่อนไหว
Joints ใช้ทำอะไร:
ใช้กำหนดความสัมพันธ์และการเคลื่อนไหวระหว่างชิ้นส่วน เพื่อจำลองการทำงานของกลไกก่อนผลิตจริง
สรุป
การประกอบชิ้นงานใน Autodesk Fusion อาศัย Components ในการจัดโครงสร้างชิ้นส่วนและ Joints ในการกำหนดการเคลื่อนไหว การเข้าใจความต่างระหว่าง Component กับ Body การเลือกประเภท Joint ให้เหมาะสม และการจัดระเบียบโครงสร้าง จะช่วยให้คุณสร้างงานประกอบที่สมจริง ตรวจสอบกลไกได้ และจัดการงานหลายชิ้นส่วนได้อย่างเป็นมืออาชีพ
